來做一款 Hiroaki Nishimura 西村拓紀_風格的 Stratum-Vase 吧!
官方網站:
西村拓紀デザイン株式会社
購買網址:Hiroaki Nishimura Design@
Shapeways
這次主要是分享日本的現代設計師西村拓紀(Hiroaki Nishimura)先生的作品,西村拓紀於2013年的六月,在Thingiverse上面分享了他四個花器之其一Stratum-Vase_001@Thingiverse,其優美的曲線設計讓這個作品在網路上頗受好評。稍微查詢了一下,西村拓紀先生是使用Rhino建構這個模型,而這也是本次會想要挑戰製作類似風格的原因。
先來看看這四組花器吧!
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhFGxjfcgXIvoJP5Lwy_3yQ-DLfN80RYmQpO6dXkwItZ_v4-DdeYzWtmet-e7_s_3zH9bHNo75u_67Rpl-NhwQhpOhV5E0wnSCZORQagBTbvQkYBRtf36cszysP_2REgYS2R7nJtiRMipA/s1600/2014-12-10+%E4%B8%8B%E5%8D%88+12-38-12.png) |
使用 Rhino 建構模型 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjv-_rtWSQEKVEFUC3BzEQ00_NqhC-Evm22TNYQsz6k0ntCBMae8t7x6irr-SgnsQxnwfe5N0pXWUWwP0frJ8yeWJ5tfQAvNzujjvtu07sBIJo0hyEE1yQi2lkuUx43_hLkcCNNvXKfuBY/s1600/2014-12-10+%E4%B8%8B%E5%8D%88+01-26-30.png) |
列印時間 40h 46m/耗材用量 439g |
-------(這是模型破解分割線)-------
其實是因為散落在桌面的筆和工具實在太多太多,所以想要來做一個筆筒。前陣子因為這個作品瘋狂出現在我們的臉書頁面上,一不作二不休就決定來破解這個模型。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiTX3X-GGLXyhTN-UFeP_yyj00x_gmOnhC7l7K16ug-lQ6ATnYddorvptnYjwUVIOSmHAdOUGJ3zxikYJKbWoE2tuiSXTDSrKkg7CxClrh2o8XjQpsfRQqtyvO_uIUaiPPIVPJKWb6i_xo/s1600/2014-12-9+%E4%B8%8B%E5%8D%88+11-51-47.png) |
STEP_01 建立關鍵輪廓線
這個作品是設計為外徑120、內徑100、高120mm |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhFV1flFAg8_jJnzCfAsBiUMg76YKs1p2gZchScnRGaWRb_tIRXc5M8IEUlpUC5nzINMpfAeBgkNI4CWJEEdRYcW2ijBXkSpUN3a1T9I7x1aIGQc0g55ni8aM5wb7XHdQlf21U2FWpsHm8/s1600/2014-12-9+%E4%B8%8B%E5%8D%88+11-52-51.png) |

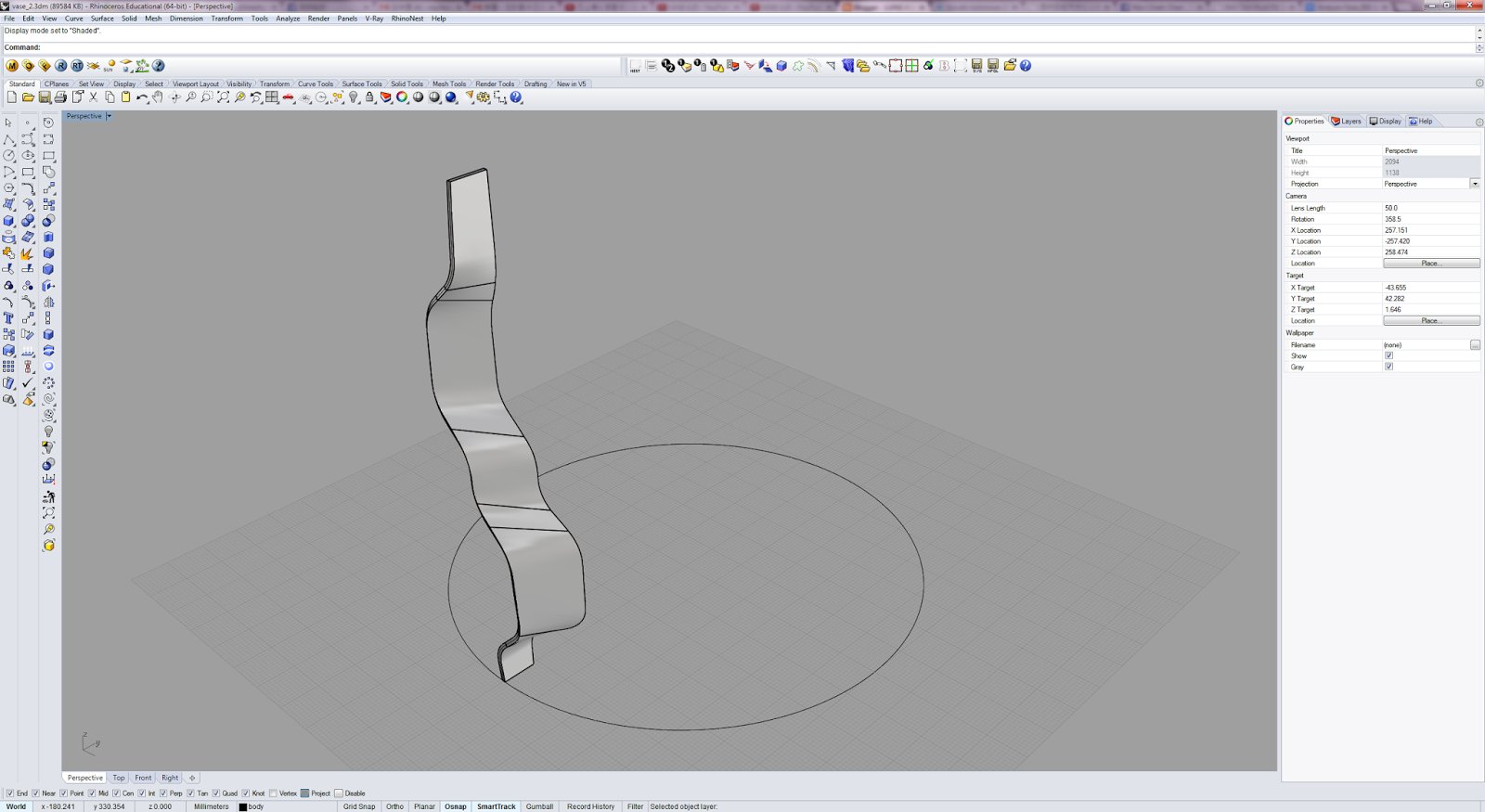

STEP_02 產出第一組單元
使用的功能是Rhino指令Sweep2
細心的人可以發現我們有做幾種【倒角】
Radius fillet/Radius chamfer |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg_hzcFEIASe9ux7qOD3pDU1TdGeaHJ94Ah2cxgE2LPzAGt-yYIJBXic2b6x9-g2kTJaZ47Pectr0sK1TC8nwEr1KvZS4YqVvro08IBN1tFFNJeoZl55VmjFzbIpUJCZyfoRMNhjBNBeqQ/s1600/2014-12-9+%E4%B8%8B%E5%8D%88+11-53-38.png) |
STEP_03 對圓心環形陣列
依照原作品的比例,共要陣列80個單元 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhO8ZP4QkaxwF8tyTZmNvRgkVUan2EmZd1uqO19tPYC0M78VHwxN2MYCpDp_sRBcOC9tW0e4d176S2I_5HSxdm-_uPOg_0JIVH5z4DjVi7BtHnRSr6QCQFzq6UIlvyYBQ1QIh8A_xHU8Sc/s1600/2014-12-9+%E4%B8%8A%E5%8D%88+05-59-15.png) |

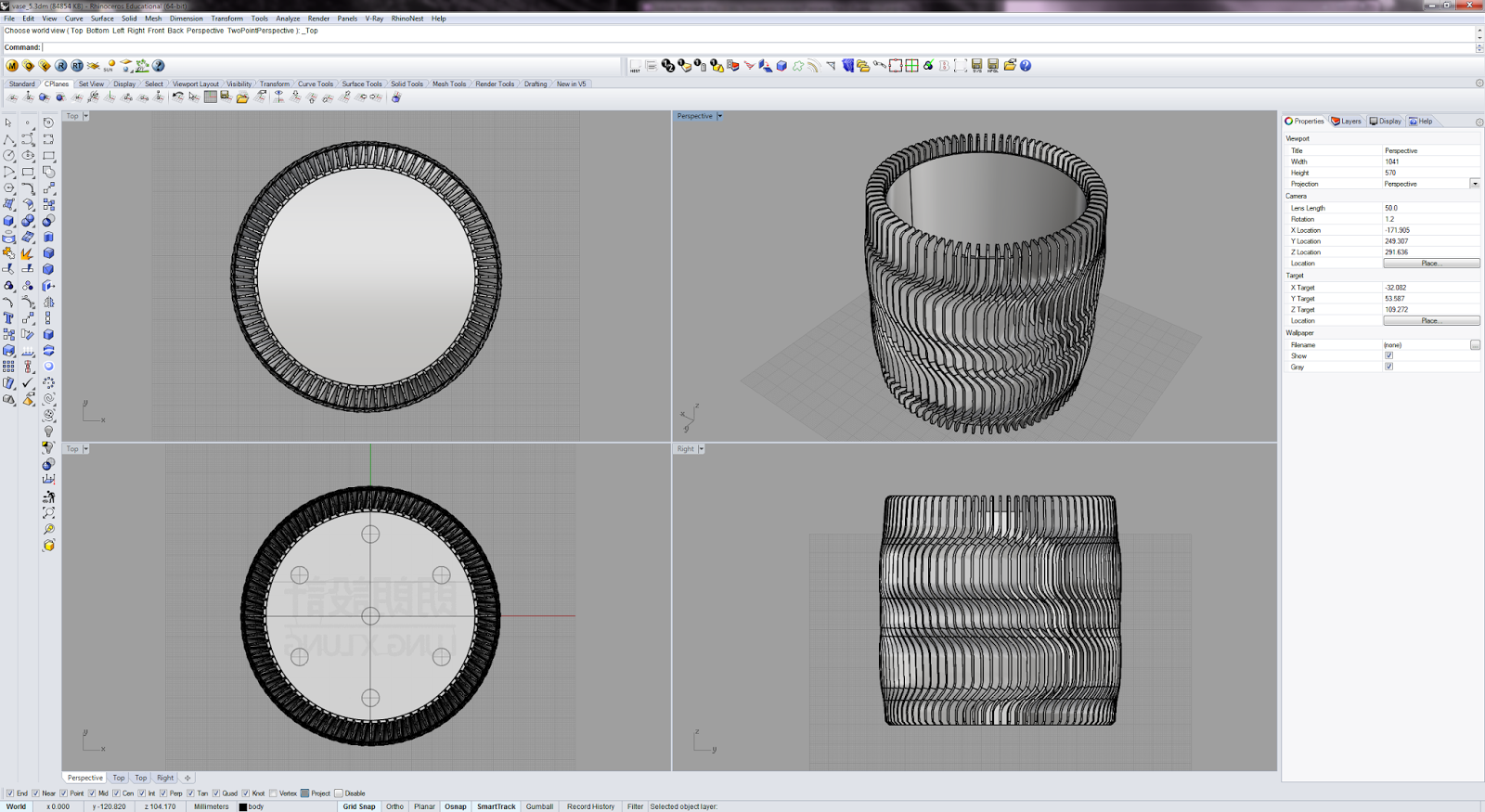

STEP_04 其他增強的部分
為了讓筆筒站的更穩,我們在裡面預埋了七顆強力磁鐵(左下) |
當然,少不了客製化的部分。這次是在底座放上我們其中一個版本的LOGO....
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhbFJ_c4fwUaH_SjHTS06kJ-swp8EHkAM7BlRtI-_Bo2p4OZLdZioCltykw1IErAyfD3RlHOQmNL8KYQuHV1Yw9IT0a1MviMFu11I0siSu9mJ4XNXZp2Fr2TwioIRQCZ_skoPUkEq4JiXE/s1600/LL.png) |
可惜這個檔案產生的列印路徑太複雜了,只好用白底黑字的版本 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiDXCVNmdzq8WLp8TyDKFpoZyRnvGD76sl9RJtmxSEyj2VmbG-X2gM71YH5ARwVob7cnmEhotyMLi3urMZEVtlXdbIPgK5SMjD5btd8YAR_rG_lotjWFoLcu3kIR2jQklmH32CY6q0RjKM/s1600/LL_2.png) |
即便是跑這個版本,也讓列印檔案足足翻了三倍到95MB! |

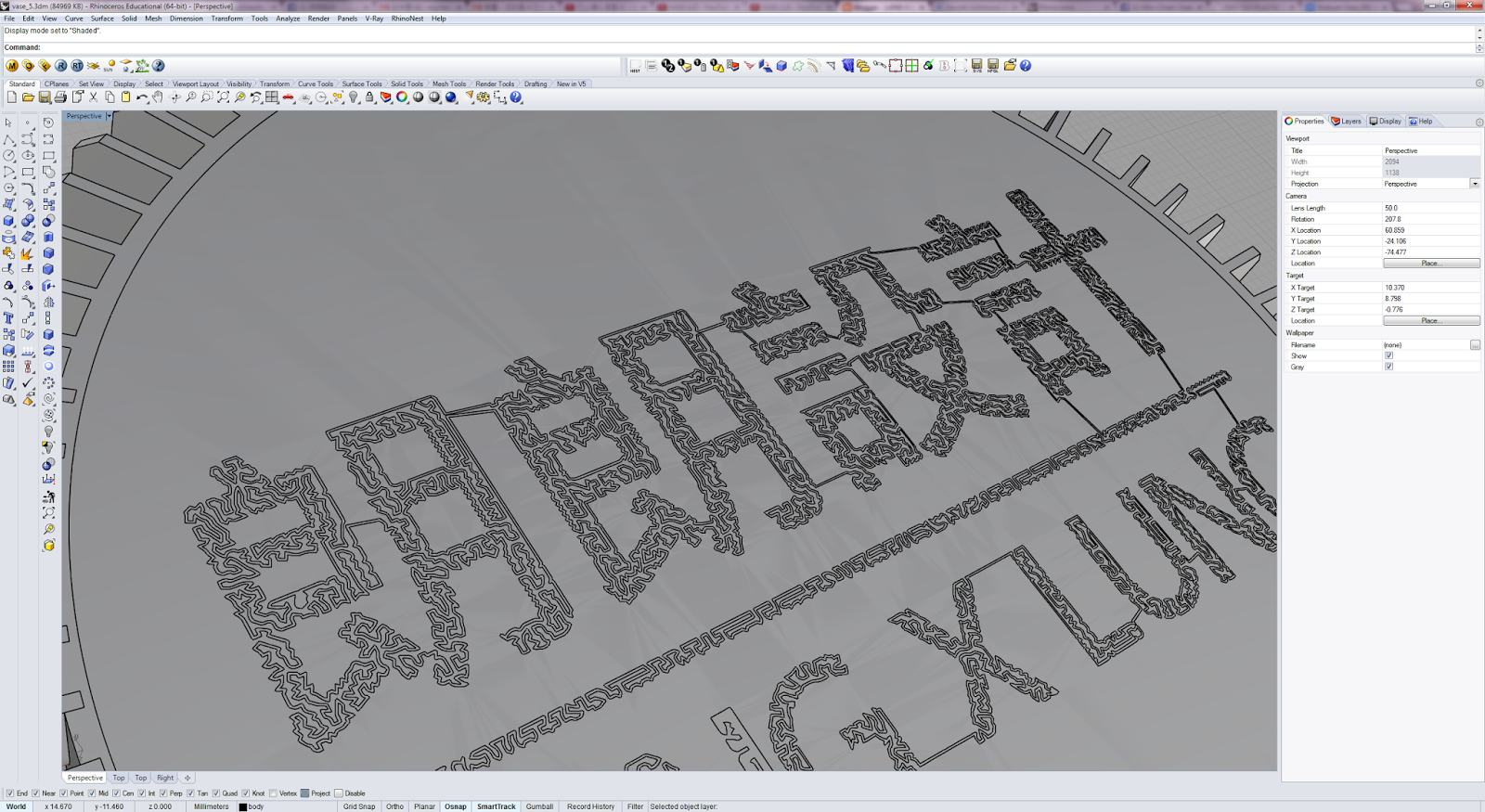

![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhVfP9NeV8pUhScOHvhX_ZGPKmZZWMYQxfsOf3luISrAEXo09oHmCM4DBalEtXp5VCoPvFmdVaF7BuCn0jNHnTs4MIXBsjUtoDEiSkIpPeQOGQLTG-RTEY4PhYD-mYmReU4dNJwdaLqOBw/s1600/2014-12-10+%E4%B8%8A%E5%8D%88+12-03-49.png) |
電腦光是跑這些布林運算就吃掉不少時間 |
到底最後會是甚麼樣子呢?有沒有辦法順利印完呢?印完之後又能不能拆得下來咧?來看看列印過程的縮時攝影紀錄吧!
影片剪輯不易,請切換【全螢幕+1080HD 高畫質】
長時間的列印說穿了就是考驗機器與塑料的穩定性!感謝台灣的塑料供應商達泰塑膠贊助我們這次的創作,讓我們無後顧之憂的完成這次的馬拉松;下次會有更大規模的作品產出,敬請期待~
