雙噴頭環吹降溫風扇開發_01
Cooling Fan Duct for Dual Extruder 3D Printer
適用機種:MakerBot Replicator Dual 以及相關山寨機型
本系列文章共分上下兩集,下集請參考這裡雙噴頭環吹降溫風扇開發_02
前言
這個設計的構想從去年二月16日一直拖到現在....中間陸續受許多前輩和同伴們分享建議與感召,過年期間趁著閉關,終於擠出一天時間把這個東西畫了出來!
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhztWAy7PBEry2r_sRCqZZ45ft_nJqLSlC_rgJ7_J9rba3rib9jaYv-09rCdMTNWHp9zUPUOvEitPbPyUD6AZJ7IPEW8dDDWQ50pHIk_iRc0gp3tgHrQDUdV_DE_xS16lrTCJOZtvFHY_Q/s1600/DSC01132s.JPG) |
版本測試中,之後會開放名額提供測試 |
設計的想法其實就是希望針對先前的版本,提出更全面的冷卻機制,詳細請參考之前的文章:
設計說明
其實也沒有甚麼特別好說的,就是看到了Dyson的無葉片風扇(覺得帥),然後臉書好友洪兄有一次分享了他的製作,之後陸陸續續的空想,最後分段畫出來。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgJrTjfOenIRx-k81ATH-x6wWxtiyexuq3Uq4bvzFlWMokrdRGWT3udET42xRSx8xTGgUyKTazf1vCC5CsBtrvb__3bl8Y5XpVx8Q4c1lUkhjrjg8jt0UbxsGAcz5xNx6dQeJI1COUCCEQ/s1600/photo.jpg) |
電腦設計稿@Rhinoceros |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhQ_4vK9UndM0NudXfcY4JvhDmbPl4W2ODDUckbFcfb1Fd5NsFBsmKQhmdYzFqwu5DyOxfufhpciqAR3ZRd7_qkoc7B4ouNzYcLDw_uZ3INlWGXtGbGdfRrAByCGnBH2HXOGK4Nx0NWURk/s1600/DSC01122s.JPG) |

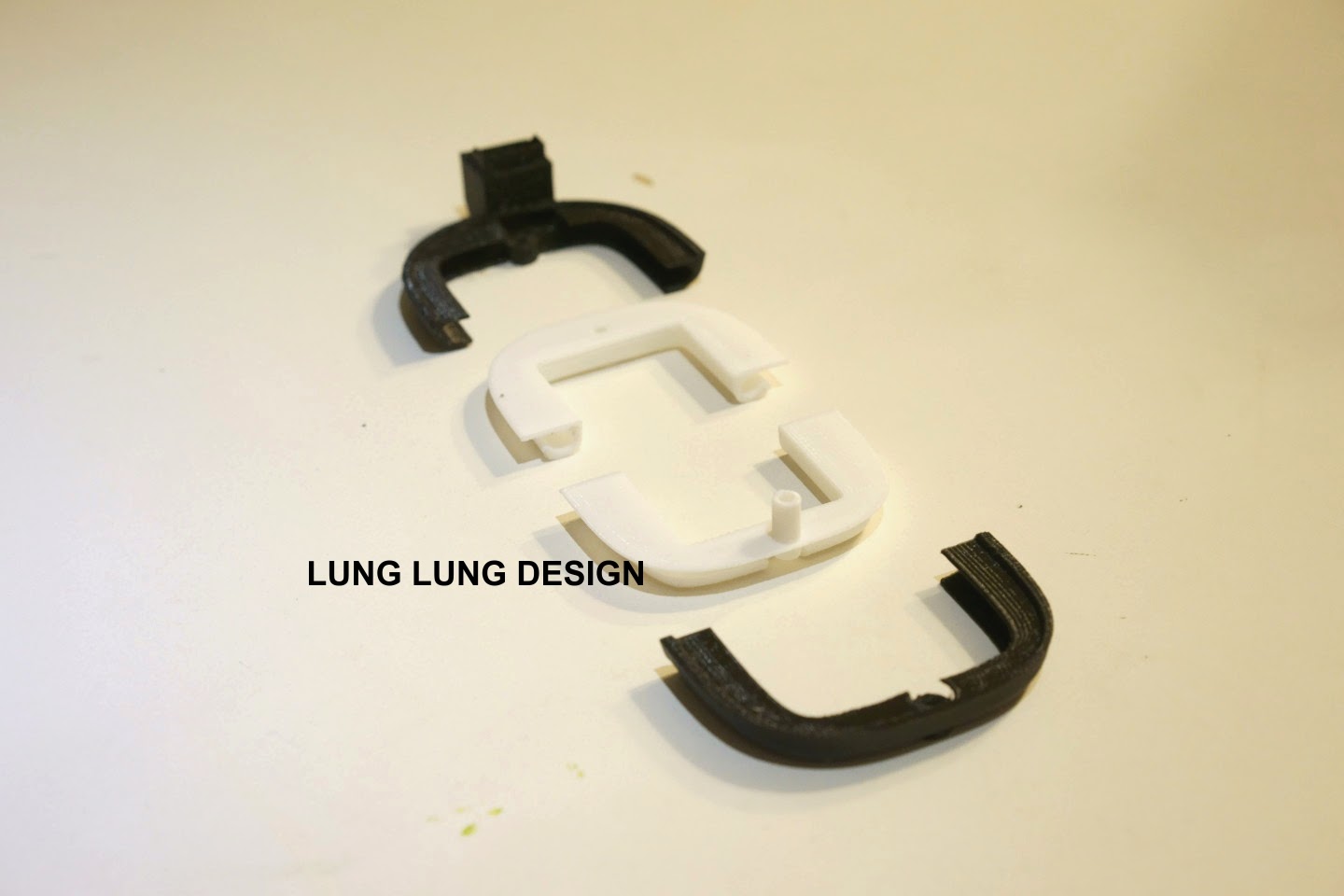

考量到列印的製程與結構性,電腦裡繪製好之後 技巧性地拆成兩個模組 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgA7vAo0VDQgcdNYdAZz2PZlM4R_qpkQoF0FP939PZqPu-kSuTzBdv9TLy0KY5AWsxQ2FRZPOeVZBYFdQA9Q-Th620PEbTsfiQHUS-39vM-kKACirJgmalkFLV77TBciTax9LZtaeQj-gw/s1600/DSC01125s.JPG) |
可以從斷面看到內部的構造,必須分成兩個模組 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhS-4Du5MzejHMU_5F6slUUz6WT57cQok3-f6yrIyb4VAcqOKYunLiOPsd78_gV_x3It4BFJF_dzgVOFjScYIcEWqJ9IjiuosPRyRx8RaMelj4ksjeovP7F8vb_H_J2EtHvtRk848O1yLM/s1600/DSC01134s.JPG) |
安裝上去的方式,與原本機型無異 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiQm9lY5XZIiXhOmj5ml5qYRj5gkqFpljcL5hadw5RH_dNBUxk6bjSmWNvfswVwPysVMdv_msaVLFjFn9bD62lbX_j-sDZ8reuPJoUBJQ7lE9Ypl2JJD65SAjpCGgV38hx-oEahz2SeajE/s1600/DSC01136s.JPG) |
下方仰視圖面 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhOq3JoDP7KNK84ZH4Rd_357PMvAnQqGusr6FypA7nlqcWiDwQ_UfI0cPcxpdVReqIqR4ZE0XMCuANtpTi89ff-_nbWcqxUJBNloYK3-y44yGASyB3iQ9kZHAduucdKA3Z_0PsZeuHOAnU/s1600/DSC01137s.JPG) |

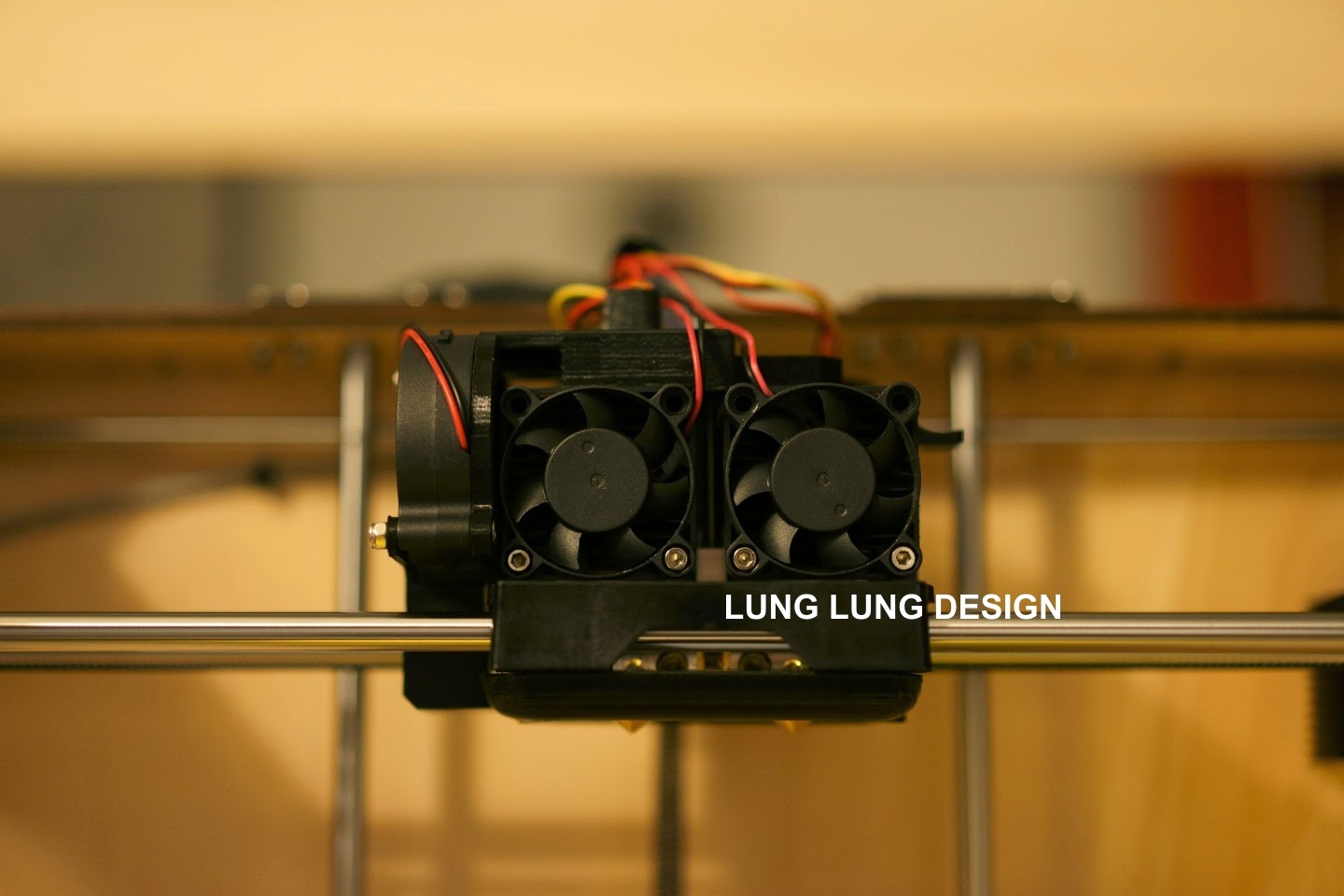

正視圖面 |
插曲

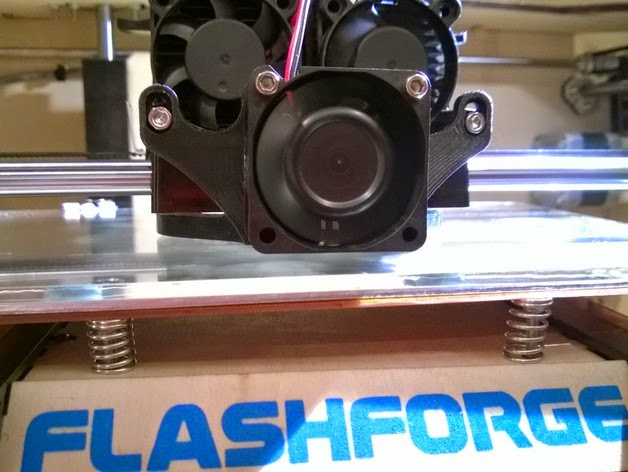

其實網路上有其他的版本,比方下圖顯示的
Thingiverse:259688 這款,外掛一個風扇在前方。但是為什麼我們不用這個版本呢?
理由很簡單,因為正面的兩個長螺絲是維修時必需轉開的部分呀!側吹風扇的設置,可以避免掉這個問題,而且看起來比較帥。
總之,如果您也是這機型的用戶,請繼續關注這部分的進度,我們會把進度分享在這個臉書社團,歡迎訂閱!
